ワイヤーハーネスの設計・製造・加工

弊社でのケーブル設計・製造メリット

設計者：弊社での設計・製造は、コネクタメーカーにて「製品設計、信頼性評価試験、ISO監査、クレーム処理、海外生産等」の実務経験者が実施しています、お客様のご要望を承り技術的根拠に基づく設計・製造提案が可能です。
実績：官公庁、通信・交通インフラ、FA機器、医療器等。
うまい：アッセンブリー設計はコネクタスペックと根拠となるJIS、MIL、IEC規格を考慮して設計を実施。
はやい：主要コネクタは素早く設計するため、下図のような技術資料及び設計パーツをまとめています。
やすい：少量多品種は国内、大量産品は海外提携工場よりout-outでの供給が可能です。
試験：工程内検査、出荷検査、信頼性評価試験が可能です。
ISO9001：工程監査が必要な場合、必要に応じISO9001認定工場での製造又は監査に応じます。
環境： RoHS2、chemSHERPA/JAMP/JGPSSI、REACH規制/SVHC、紛争鉱物/グリーン購入法等に対応。
秋葉原地域限定：毎週火曜日の定期配達があるため、重たく大きい商品でも送料が発生しません。

社内製図用資料の一例

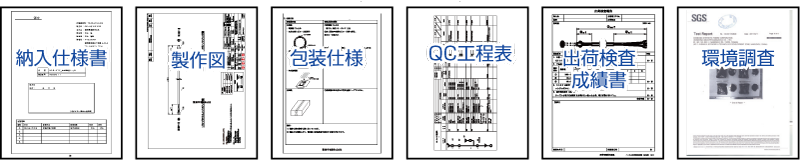

発行書類一例

ワイヤーハーネスの設計・製造・加工実績紹介

Index: HTK（本多通信工業）/JST（日本圧着端子製造）/HRS（ヒロセ電機）

>HTK 本多通信工業株式会社ワイヤハーネス加工例

HTK 本多通信工業株式会社 PCR Series FA用ケーブルコネクタ
※FA用ケーブルコネクタの組み合わせ、嵌合資料はこちらのページをご確認下さい。>HTK（本多通信工業株式会社）：PCRシリーズFA用ケーブルコネクタ

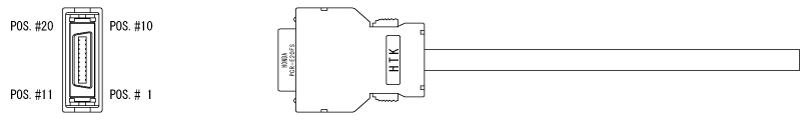

参考図構成部品 — コネクタ： PCR-E20FS+ ケース： PCR-V20LA ケーブル： UL2464 10P AWG#28
製品番号	名称	加工方法
PCR-E20FS+	ケーブル側半田付け雌コネクタ	半田付け
PCR-E20FA+	ケーブル側圧接タイプ雌コネクタ	圧接加工
PCR-V20LA	細線用プラスチック縦形ケース（ねじロックなし）	ラッチ
PCR-V20LB	細線用プラスチック縦形ケース（ねじロックなし）	ラッチ

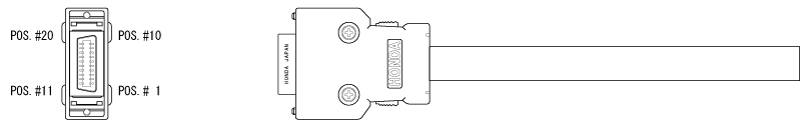

参考図構成部品 — コネクタ： PCR-S20FS+ ケース： PCR-LS20LA1 ケーブル： UL2464 10C AWG#20
製品番号	名称	加工方法
PCR-S20FS+	ケーブル側半田付け太線用雌コネクタ（GND付き）	半田付け
PCR-S28FS+	ケーブル側半田付け太線用雌コネクタ（GND付き）	半田付け
PCR-S36FS+	ケーブル側半田付け太線用雌コネクタ（GND付き）	半田付け
PCR-S50FS+	ケーブル側半田付け太線用雌コネクタ（GND付き）	半田付け
PCR-LS20LA1	太線用プラスチック縦形ケース（ねじロックあり）	ネジ止め
PCR-LS28LA	太線用プラスチック縦形ケース（ねじロックあり）	ネジ止め
PCR-LS36LA	太線用プラスチック縦形ケース（ねじロックあり）	ネジ止め
PCR-LS50LA	太線用プラスチック縦形ケース（ねじロックあり）	ネジ止め

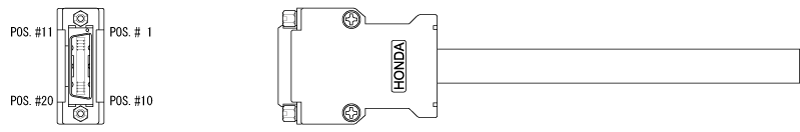

参考図構成部品 — コネクタ： PCR-E20PMRS-SL+ ケース： PCR-S20PMLA2+S ケーブル： UL2464 10C AWG#20
製品番号	名称	加工方法
PCR-E20PMRS-SL+	ケーブル側中継用パネル取付け用雄コネクタ（スクリューロックねじ付き）	半田付け
PCR-E28PMRS-SL+	ケーブル側中継用パネル取付け用雄コネクタ（スクリューロックねじ付き）	半田付け
PCR-S20PMLA2+S	中継用プラスチック縦形ケース	ネジ止め
PCR-S28PMLA2+S	中継用プラスチック縦形ケース	ネジ止め

HTK 本多通信工業株式会社 PCR Series コネクタ & PCS Series ケース EMI対策タイプ

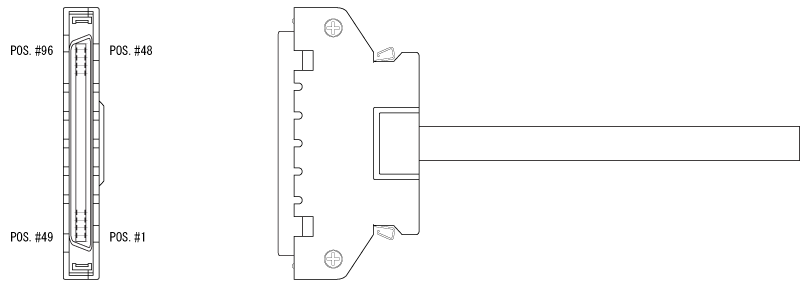

参考図構成部品 — コネクタ： PCR-E96FA+ ケース： PCS-E96LKPA ケーブル： UL20276 50P AWG#28
製品番号	名称	加工方法
PCR-E20FA+	ケーブル側圧接タイプ雌コネクタ	圧接加工
PCR-E28FA+	ケーブル側圧接タイプ雌コネクタ	圧接加工
PCR-E36FA+	ケーブル側圧接タイプ雌コネクタ	圧接加工
PCR-E50FA+	ケーブル側圧接タイプ雌コネクタ	圧接加工
PCR-E68FA+	ケーブル側圧接タイプ雌コネクタ	圧接加工
PCR-E96FA+	ケーブル側圧接タイプ雌コネクタ	圧接加工
PCR-E20FS+	ケーブル側半田付け雌コネクタ	半田付け
PCR-E28FS+	ケーブル側半田付け雌コネクタ	半田付け
PCR-E36FS+	ケーブル側半田付け雌コネクタ	半田付け
PCR-E50FS+	ケーブル側半田付け雌コネクタ	半田付け
PCR-E68FS+	ケーブル側半田付け雌コネクタ	半田付け
PCR-E96FS+	ケーブル側半田付け雌コネクタ	半田付け
PCS-E20LA	標準ケーブル用EMI対策ダイカスト縦形ケース	ネジ止め
PCS-E20LB	標準ケーブル用EMI対策ダイカスト縦形ケース	ネジ止め
PCS-E20LBP（PCS-E20LC 代替品）	標準ケーブル用EMI対策ダイカスト縦形ケース	ネジ止め
PCS-E28LA	標準ケーブル用EMI対策ダイカスト縦形ケース	ネジ止め
PCS-E28LB	標準ケーブル用EMI対策ダイカスト縦形ケース	ネジ止め
PCS-E36LA	標準ケーブル用EMI対策ダイカスト縦形ケース	ネジ止め
PCS-E50LPA（PCS-E50LA 代替品）	標準ケーブル用EMI対策ダイカスト縦形ケース	ネジ止め
PCS-E68LA	標準ケーブル用EMI対策ダイカスト縦形ケース	ネジ止め
PCS-E36LK	太線ケーブル用ダイカスト縦形ケース	ネジ止め
PCS-E50LKPA	太線ケーブル用ダイカスト縦形ケース	ネジ止め
PCS-E96LKPA	誤挿入防止形挿入ガイド付太線ケーブル用ダイカスト縦形ケース	ネジ止め
PCS-E96LKPB	誤挿入防止形挿入ガイド付太線ケーブル用ダイカスト縦形ケース	ネジ止め

HTK 本多通信工業株式会社 PCR Series パネル用取り付け雄コネクタ

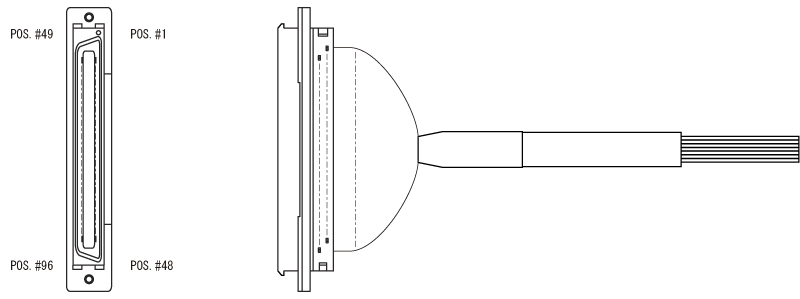

参考図構成部品 — コネクタ： PCR-E96PMA ケーブル： UL20276 50P AWG#28
製品番号	名称	加工方法
PCR-E20PMA	ケーブル用圧接タイプパネル取付け用雄コネクタ	圧接加工
PCR-E28PMA	ケーブル用圧接タイプパネル取付け用雄コネクタ	圧接加工
PCR-E36PMA	ケーブル用圧接タイプパネル取付け用雄コネクタ	圧接加工
PCR-E50PMA	ケーブル用圧接タイプパネル取付け用雄コネクタ	圧接加工
PCR-E68PMA	ケーブル用圧接タイプパネル取付け用雄コネクタ	圧接加工
PCR-E96PMA	ケーブル用圧接タイプパネル取付け用雄コネクタ	圧接加工
PCR-E20PMRS-SL+	ケーブル側中継用パネル取付け用雄コネクタ	半田付け
PCR-E28PMRS-SL+	ケーブル側中継用パネル取付け用雄コネクタ	半田付け

HTK 本多通信工業株式会社 HDRA Series 68芯／ANSI/SFF8441規格に準拠

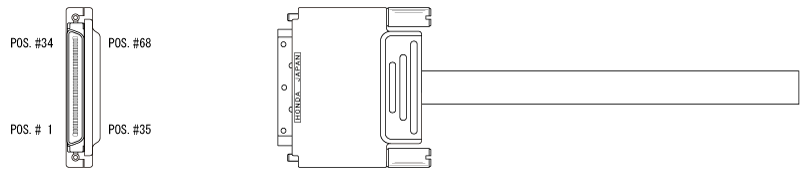

参考図構成部品 — コネクタ： HDRA-E68M1+ ケース： HDRA-E68LGKPA ケーブル： UL20276 34P AWG#30
製品番号	名称	加工方法
HDRA-E68MA+	ケーブル用圧接タイプ雄コネクタ	圧接加工
HDRA-E68M1+	ケーブル用圧接タイプ雄コネクタ	圧接加工
HDRA-E68MA1+	ケーブル用圧接タイプ雄コネクタ	圧接加工
HDRA-E68MC1+	ケーブル用圧接タイプ雄コネクタ	圧接加工
HDRA-E68FAG1+	ケーブル用圧接タイプ雌コネクタ	圧接加工
HDRA-E68LGKPA	標準用EMI対策プラスチック縦形ケース	ケーブル引き込み
HDRA-E68LGKPC	標準用EMI対策プラスチック縦形ケース	超音波溶着
HDRA-E68LGKPE	標準用EMI対策プラスチック縦形ケース	超音波溶着
HDRA-E68LGKPF	標準用EMI対策プラスチック縦形ケース	超音波溶着

HTK 本多通信工業株式会社 HDRA Series 100芯／ANSI/SFF8441規格に準拠

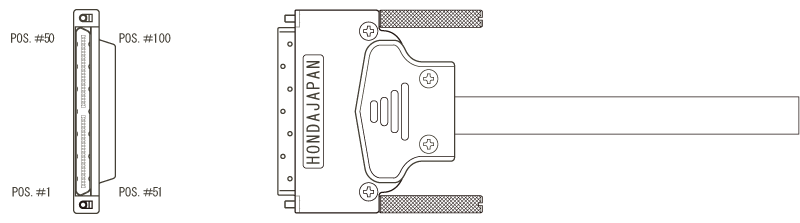

参考図構成部品 — コネクタ： HDRA-E100MA1+ ケース： HDRA-E100LPA ケーブル： UL20276 50P AWG#30
製品番号	名称	加工方法
HDRA-E100M1+	ケーブル用圧接タイプ雄コネクタ	圧接加工
HDRA-E100MA+	ケーブル用圧接タイプ雄コネクタ	圧接加工
HDAR-E100LPA	EMI対策金属製縦形ケース	ネジ止め
HDRA-E100LPWB	EMI対策金属製縦形ケース	ネジ止め
HDRA-E100LPWC	EMI対策金属製縦形ケース	ネジ止め

HTK 本多通信工業株式会社 MR Series 角型コネクタ

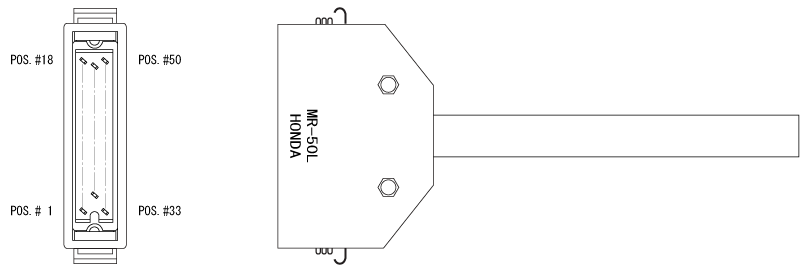

参考図構成部品 — コネクタ： MR-50M ケース： MR-50L+ ケーブル： UL2464 50 AWG#28
製品番号	名称	加工方法
MR-8F	パネル用半田付けタイプ雌コネクタ	半田付け
MR-16F	パネル用半田付けタイプ雌コネクタ	半田付け
MR-20F	パネル用半田付けタイプ雌コネクタ	半田付け
MR-25F	パネル用半田付けタイプ雌コネクタ	半田付け
MR-34F	パネル用半田付けタイプ雌コネクタ	半田付け
MR-50F	パネル用半田付けタイプ雌コネクタ	半田付け
MR-60F	パネル用半田付けタイプ雌コネクタ	半田付け
MR-8M	パネル用半田付けタイプ雄コネクタ	半田付け
MR-16M	パネル用半田付けタイプ雄コネクタ	半田付け
MR-20M	パネル用半田付けタイプ雄コネクタ	半田付け
MR-25M	パネル用半田付けタイプ雄コネクタ	半田付け
MR-34M	パネル用半田付けタイプ雄コネクタ	半田付け
MR-50M	パネル用半田付けタイプ雄コネクタ	半田付け
MR-60M	パネル用半田付けタイプ雄コネクタ	半田付け
MR-8RF+	取付金具付きパネル用半田付けタイプ雌コネクタ	半田付け
MR-16RF+	取付金具付きパネル用半田付けタイプ雌コネクタ	半田付け
MR-20RF+	取付金具付きパネル用半田付けタイプ雌コネクタ	半田付け
MR-25RF+	取付金具付きパネル用半田付けタイプ雌コネクタ	半田付け
MR-34RF+	取付金具付きパネル用半田付けタイプ雌コネクタ	半田付け
MR-50RF+	取付金具付きパネル用半田付けタイプ雌コネクタ	半田付け
MR-60RF+	取付金具付きパネル用半田付けタイプ雌コネクタ	半田付け
MR-8RM+	取付金具付きパネル用半田付けタイプ雄コネクタ	半田付け
MR-16RM+	取付金具付きパネル用半田付けタイプ雄コネクタ	半田付け
MR-20RM+	取付金具付きパネル用半田付けタイプ雄コネクタ	半田付け
MR-25RM+	取付金具付きパネル用半田付けタイプ雄コネクタ	半田付け
MR-34RM+	取付金具付きパネル用半田付けタイプ雄コネクタ	半田付け
MR-50RM+	取付金具付きパネル用半田付けタイプ雄コネクタ	半田付け
MR-60RM+	取付金具付きパネル用半田付けタイプ雄コネクタ	半田付け
MR-8L+	プラスチック縦形ケース	ネジ止め
MR-16L+	プラスチック縦形ケース	ネジ止め
MR-20L+	プラスチック縦形ケース	ネジ止め
MR-25L+	プラスチック縦形ケース	ネジ止め
MR-34L+	プラスチック縦形ケース	ネジ止め
MR-50L+	プラスチック縦形ケース	ネジ止め
MR-8LK2+	中継用プラスチック縦形ケース	ネジ止め
MR-16LK2+	中継用プラスチック縦形ケース	ネジ止め
MR-20LK2+	中継用プラスチック縦形ケース	ネジ止め
MR-25LK2+	中継用プラスチック縦形ケース	ネジ止め
MR-34LK2+	中継用プラスチック縦形ケース	ネジ止め
MR-50LK2+	中継用プラスチック縦形ケース	ネジ止め
MR-8LW+	プラスチック縦横兼用形ケース	ネジ止め
MR-16LW+	プラスチック縦横兼用形ケース	ネジ止め
MR-20LW+	プラスチック縦横兼用形ケース	ネジ止め
MR-25LW+	プラスチック縦横兼用形ケース	ネジ止め
MR-34LW+	プラスチック縦横兼用形ケース	ネジ止め
MR-50LW+	プラスチック縦横兼用形ケース	ネジ止め
MR-60LW+	プラスチック縦横兼用形ケース	ネジ止め

HTK 本多通信工業株式会社 HKP Series 2.54ｍｍピッチコネクタ
※HKP雌コンタクト圧着単品の請負可能です（常時在庫 HKP-F403 UL1007 AWG#24?28 各色）

参考図構成部品 — 端子： HDK-F403R ケーブル： UL1007 AWG#24?28
製品番号	名称	加工方法
HKP-F113	ケーブル用圧着タイプ雌コンタクト	圧着加工（手動）
HKP-F413	ケーブル用圧着タイプ雌コンタクト	圧着加工（手動）
HKP-F213A	ケーブル用圧着タイプ雌コンタクト	圧着加工（手動）
HKP-F313A	ケーブル用圧着タイプ雌コンタクト	圧着加工（手動）
HKP-F103	ケーブル用圧着タイプ雌コンタクト	圧着加工（自動）
HKP-F403	ケーブル用圧着タイプ雌コンタクト	圧着加工（自動）
HKP-F203A	ケーブル用圧着タイプ雌コンタクト	圧着加工（自動）
HKP-F303A	ケーブル用圧着タイプ雌コンタクト	圧着加工（自動）

>JST 日本圧着端子製造株式会社ワイヤハーネス加工例

JST 日本圧着端子製造株式会社 PH Connector 2.0mmピッチ

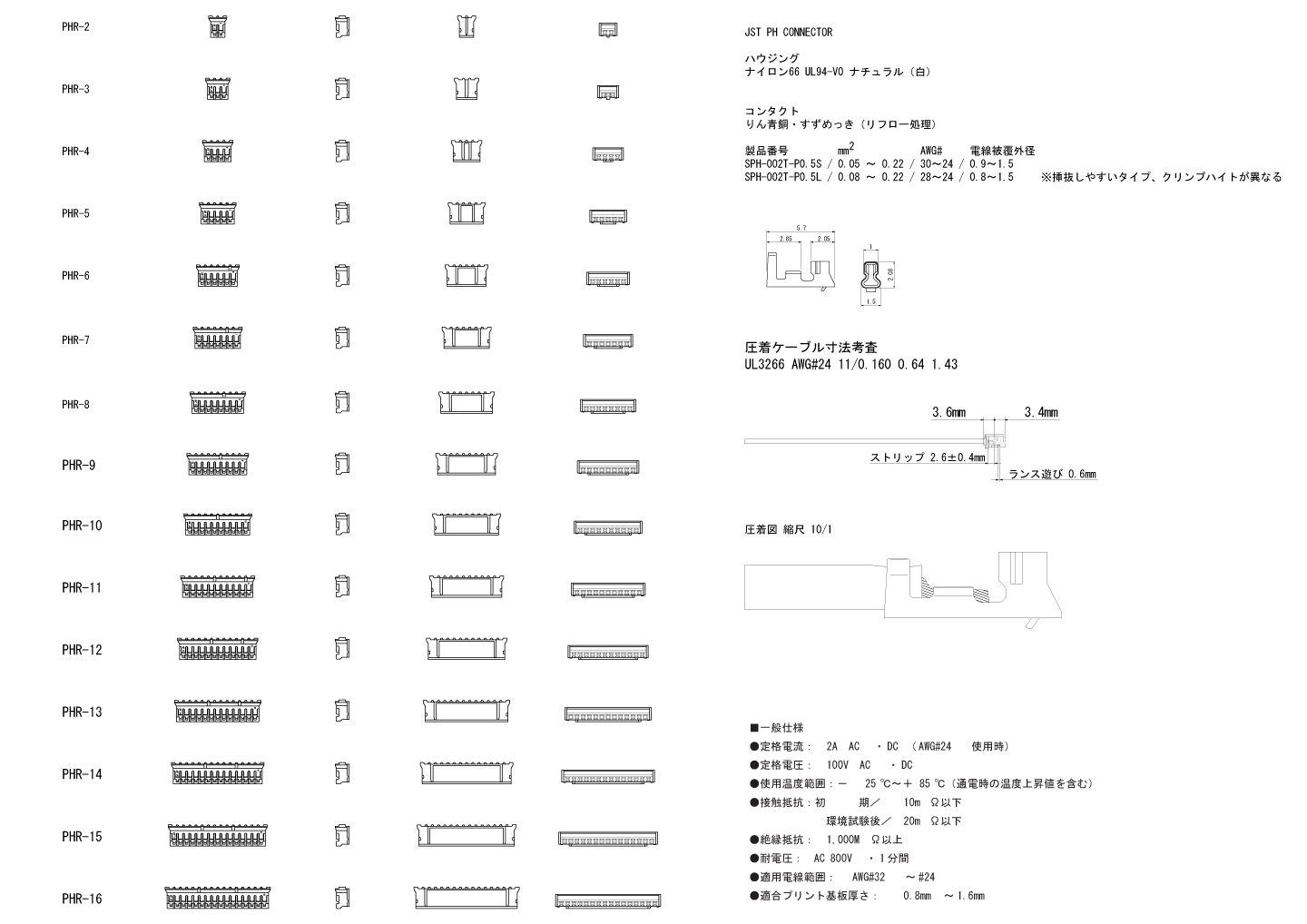

参考図構成部品 — ハウジング： PHR-2, コンタクト： SPH-002T-0.5S, ケーブル： UL1007 AWG#24
製品番号	名称	加工方法
SPH-002T-P0.5S	コンタクト	圧着加工
SPH-002T-P0.5L	コンタクト	圧着加工
SPH-004T-P0.5S	コンタクト	圧着加工
PHR-2	ハウジング
PHR-3	ハウジング
PHR-4	ハウジング
PHR-5	ハウジング
PHR-6	ハウジング
PHR-7	ハウジング
PHR-8	ハウジング
PHR-9	ハウジング
PHR-10	ハウジング
PHR-11	ハウジング
PHR-12	ハウジング
PHR-13	ハウジング
PHR-14	ハウジング
PHR-15	ハウジング
PHR-16	ハウジング

JST 日本圧着端子製造株式会社 SM Connector 2.5mmピッチ

参考図構成部品 — リセプタクルハウジング： SMR-03V-B, ピンコンタクト： SMY-001T-P0.6, ケーブル： UL3266 AWG#22
製品番号	名称	加工方法
SYM-001T-P0.6	ピンコンタクト	圧着加工
SMT-02V-B	リセプタクルハウジング
SMR-02V-N	リセプタクルハウジング
SMR-03V-B	リセプタクルハウジング
SMR-03V-N	リセプタクルハウジング
SMT-04V-B	リセプタクルハウジング
SMR-04V-N	リセプタクルハウジング
SMR-05V-B	リセプタクルハウジング
SMR-05V-N	リセプタクルハウジング
SMT-06V-B	リセプタクルハウジング
SMR-06V-N	リセプタクルハウジング
SMR-07V-B	リセプタクルハウジング
SMR-07V-N	リセプタクルハウジング
SMR-08V-B	リセプタクルハウジング
SMR-08V-N	リセプタクルハウジング
SMR-09V-B	リセプタクルハウジング
SMR-09V-N	リセプタクルハウジング
SMR-10V-B	リセプタクルハウジング
SMR-10V-N	リセプタクルハウジング
SMR-11V-B	リセプタクルハウジング
SMR-11V-N	リセプタクルハウジング
SMR-12V-B	リセプタクルハウジング
SMR-12V-N	リセプタクルハウジング
SMR-13V-B	リセプタクルハウジング
SMR-13V-N	リセプタクルハウジング
SMR-14V-B	リセプタクルハウジング
SMR-14V-N	リセプタクルハウジング
SMR-15V-B	リセプタクルハウジング
SMR-15V-N	リセプタクルハウジング
SMR-16V-B	リセプタクルハウジング
SMR-16V-N	リセプタクルハウジング
SMR-17V-B	リセプタクルハウジング
SMR-17V-N	リセプタクルハウジング
SMR-18V-B	リセプタクルハウジング
SMR-18V-N	リセプタクルハウジング


参考図構成部品 — プラグハウジング： SMP-02V-BC, SMP-02V-BC, ソケットコンタクト： SHF-001T-0.8BS, ケーブル： UL3266 AWG#22
製品番号	名称	加工方法
SHF-001T-0.8BS	ソケットコンタクト	圧着加工
SMP-02V-BC	プラグハウジング
SMP-02V-NC	プラグハウジング
SMP-03V-BC	プラグハウジング
SMP-03V-NC	プラグハウジング
SMP-04V-BC	プラグハウジング
SMP-04V-NC	プラグハウジング
SMP-05V-BC	プラグハウジング
SMP-05V-NC	プラグハウジング
SMP-06V-BC	プラグハウジング
SMP-06V-NC	プラグハウジング
SMP-07V-BC	プラグハウジング
SMP-07V-NC	プラグハウジング
SMP-08V-BC	プラグハウジング
SMP-08V-NC	プラグハウジング
SMP-09V-BC	プラグハウジング
SMP-09V-NC	プラグハウジング
SMP-10V-BC	プラグハウジング
SMP-10V-NC	プラグハウジング
SMP-11V-BC	プラグハウジング
SMP-11V-NC	プラグハウジング
SMP-12V-BC	プラグハウジング
SMP-12V-NC	プラグハウジング
SMP-13V-BC	プラグハウジング
SMP-13V-NC	プラグハウジング
SMP-14V-BC	プラグハウジング
SMP-14V-NC	プラグハウジング
SMP-15V-BC	プラグハウジング
SMP-15V-NC	プラグハウジング
SMP-16V-BC	プラグハウジング
SMP-16V-NC	プラグハウジング
SMP-17V-BC	プラグハウジング
SMP-17V-NC	プラグハウジング
SMP-18V-BC	プラグハウジング
SMP-18V-NC	プラグハウジング

JST 日本圧着端子製造株式会社 XH Connector 2.5mmピッチ

参考図構成部品 — ハウジング： XHP-4 コンタクト： SXH-001T-P0.6 ケーブル： UL1007 AWG#22
製品番号	名称	加工方法
SXH-001T-P0.6N	コンタクト	圧着加工
SXH-001T-P0.6	コンタクト	圧着加工
SXH-002T-P0.6	コンタクト	圧着加工
XHP-1	ハウジング
HXP-2	ハウジング
HXP-2(10.0)-U	ハウジング
HXP-3	ハウジング
HXP-4	ハウジング
XHP-5	ハウジング
HXP-6	ハウジング
HXP-6(5.0)-U	ハウジング
HXP-7	ハウジング
HXP-8	ハウジング
XHP-9	ハウジング
HXP-10	ハウジング
HXP-11	ハウジング
HXP-12	ハウジング
XHP-13	ハウジング
HXP-14	ハウジング
HXP-15	ハウジング
HXP-16	ハウジング
HXP-20	ハウジング

JST 日本圧着端子製造株式会社 VH Connector 3.96mmピッチ

参考図構成部品 — ハウジング： VHR-3N コンタクト： SVH-41T-P1.1 ケーブル： UL1007 AWG#18
製品番号	名称	加工方法
SVH-21T-P1.1	コンタクト	圧着
SVH-41T-P1.1	コンタクト	圧着
VHR-2N	Nタイプハウジング
VHR-3N	Nタイプハウジング
VHR-4N	Nタイプハウジング
VHR-5N	Nタイプハウジング
VHR-6N	Nタイプハウジング
VHR-7N	Nタイプハウジング
VHR-8N	Nタイプハウジング
VHR-9N	Nタイプハウジング
VHR-10N	Nタイプハウジング
VHR-11N	Nタイプハウジング
VHR-2M	Mタイプハウジング
VHR-3M	Mタイプハウジング
VHR-4M	Mタイプハウジング
VHR-5M	Mタイプハウジング
VHR-6M	Mタイプハウジング
VHR-7M	Mタイプハウジング
VHR-9M	Mタイプハウジング
VHRR-2N	リテーナ対応タイプハウジング
VHRR-3N	リテーナ対応タイプハウジング
VHRR-5N	リテーナ対応タイプハウジング
VHRR-7N	リテーナ対応タイプハウジング
VHRR-8N	リテーナ対応タイプハウジング
VHRR-9N	リテーナ対応タイプハウジング

>HRS ヒロセ電機株式会社ワイヤハーネス加工例

HRS ヒロセ電機株式会社 DF11 Series 2mmグリッド・ダブルロウコネクタ

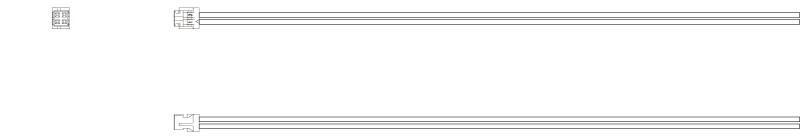

参考図構成部品 — 圧着ソケット： DF11-4DS-2C ソケットコンタクト： DF11-EP2428SCF ケーブル： UL1007 AWG#26
製品番号	名称	加工方法
DF11-EP2422-SC	ソケットコンタクト・ばら／すずめっき	圧着加工
DF11-EP2422-SCF	ソケットコンタクト・リール／すずめっき	圧着加工
DF11-EP2428SC	ソケットコンタクト・ばら／すずめっき	圧着加工
DF11-EP2428SCF	ソケットコンタクト・リール／すずめっき	圧着加工
DF11-EP30SC	ソケットコンタクト・ばら／すずめっき	圧着加工
DF11-EP30SCF	ソケットコンタクト・リール／すずめっき	圧着加工
DF11-EP2422-SCA	ソケットコンタクト・ばら／金めっき	圧着加工
DF11-EP2422-SCFA	ソケットコンタクト・リール／金めっき	圧着加工
DF11-EP2428SCA	ソケットコンタクト・ばら／金めっき	圧着加工
DF11-EP2428SCFA	ソケットコンタクト・リール／金めっき	圧着加工
DF11-EP30SCA	ソケットコンタクト・ばら／金めっき	圧着加工
DF11-EP30SCFA	ソケットコンタクト・リール／金めっき	圧着加工
DF11-4DS-2C	圧着ソケット
DF11-6DS-2C	圧着ソケット
DF11-8DS-2C	圧着ソケット
DF11-10DS-2C	圧着ソケット
DF11-12DS-2C	圧着ソケット
DF11-14DS-2C	圧着ソケット
DF11-16DS-2C	圧着ソケット
DF11-18DS-2C	圧着ソケット
DF11-20DS-2C	圧着ソケット
DF11-22DS-2C	圧着ソケット
DF11-24DS-2C	圧着ソケット
DF11-26DS-2C	圧着ソケット
DF11-28DS-2C	圧着ソケット
DF11-30DS-2C	圧着ソケット
DF11-32DS-2C	圧着ソケット
